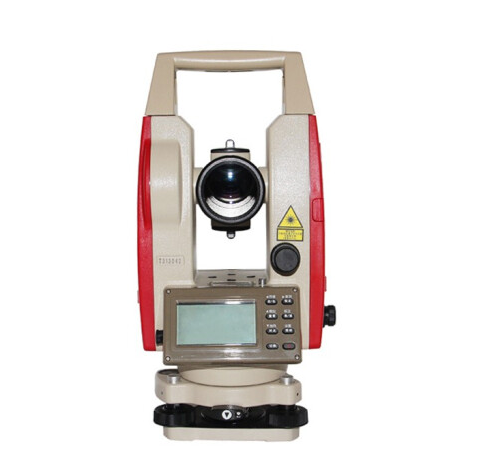

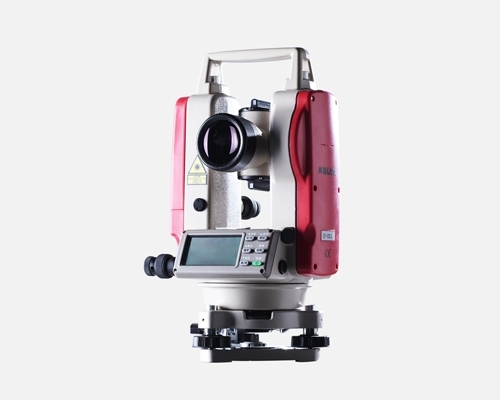

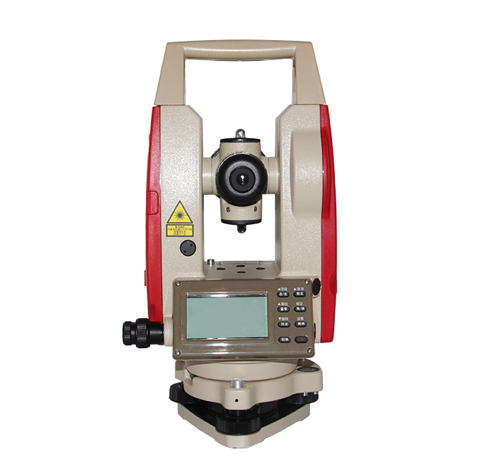

科力达DT-02LL激光电子经纬仪
● 激光器与主机共用一个电池，一体化设计
●采用双面板液晶中文显示，方便、快速、实用、准确
●液体电子传感器，可随时补偿竖轴倾斜，保证读数准确无误
●水平盘、垂直盘采用对径读数确保2秒级精度
●长效电池可连续工作10小时
产品说明
科力达激光电子经纬仪采用降阻电路优化设计；CCD作为接收器； 同轴同焦可视激光电经，可随时观测改正激光与视准轴的不同轴误差，非常实用、好用。双面板液晶中文显示，方便、快速、实用、准确。 水平盘、垂直盘采用对径读数确保2秒级精度； 绝 对编码测角方式，测角精度2秒，电子气泡补偿精度1秒，补偿范围±4′，带激光对中，激光指向。
技术参数
望远镜
成像 正像
放大倍率 30×
有效孔径 45mm
分辨率 3＂
视场角 1°30′
视距 1.4m
视距乘常数 100
视距乘常数 0
筒长 157mm 测角部分
测角方式 绝 对编码式
编码盘直径 79mm
显示读数 1＂/5＂可选
精度 2＂ 探测方式
水平角 对径
垂直角 对径
激光指示器（波长：635 功率：0.5mw 激光经纬仪适用）
聚焦点方式 调焦
有效射程 120m 显示部分
显示器类型 对面中文显示 数据输出
接口 RS-232C 水准器
长水准器 30″/2mm
圆水准器 8′/2mm 自动垂直补偿器
系统 液体电子传感器 ±4′ 水泡补偿 ± 3′
精度 液体电子传感器：1″ 管水准器：30″/2mm 光学对中器
成像 正像
放大倍率 3×
调焦范围 0.5m～∞
视场角 5° 激光对中器
对中精度 1.5m处1.5mm
激光点直径 1.5m处2.5mm 无限位微动螺旋
螺旋个数 1个水平/1个垂直 物理特征
使用环境温度 -20℃～+45℃ 机载电池 可充电镍—氢电池/AA电池 电压 直流6V 连续工作时间 10小时 尺寸 165mm X 157mm X 318mm 重量 4.3kg
|
标配选件
科力 达DT-02LL激光电子经纬仪可选配：经纬仪三脚架
